主要用于職業院校、高校創客創新實驗室等,進行五軸聯動數控編程教學和實操培訓等

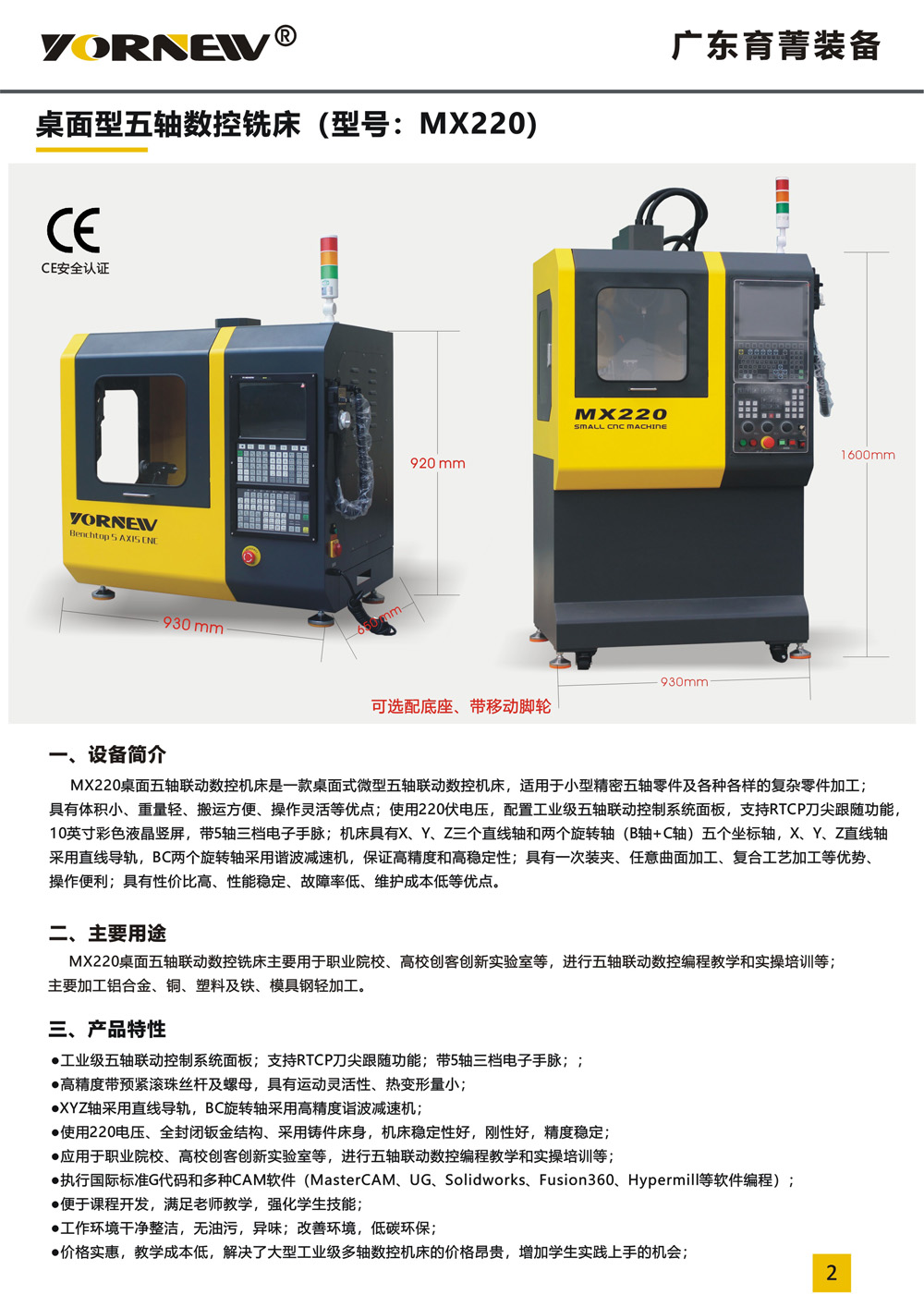

設備簡介
MX220桌面五軸聯動數控機床是一款桌面式微型五軸聯動數控機床,適用于小型精密五軸零件及各種各樣的復雜零件加工;具有體積小、重量輕、搬運方便、操作靈活等優點;使用220伏電壓,配置工業級五軸聯動控制系統面板,支持RTCP刀尖跟隨功能,10英寸彩色液晶豎屏,帶5軸三檔電子手脈;機床具有X、Y、Z三個直線軸和兩個旋轉軸(B軸+C軸)五個坐標軸,X、Y、Z直線軸采用直線導軌,BC兩個旋轉軸采用諧波減速機,保證高精度和高穩定性;具有一次裝夾、任意曲面加工、復合工藝加工等優勢、操作便利;具有性價比高、性能穩定、故障率低、維護成本低等優點;
主要用途

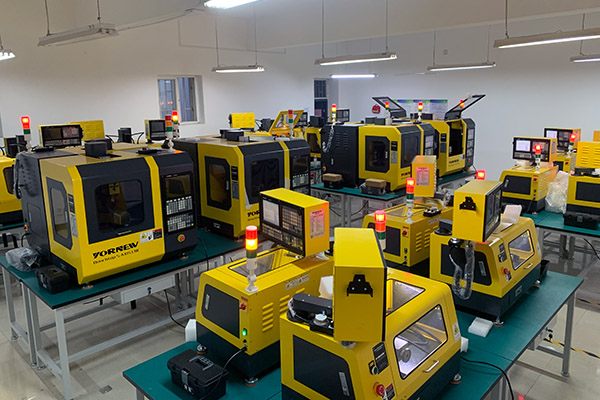

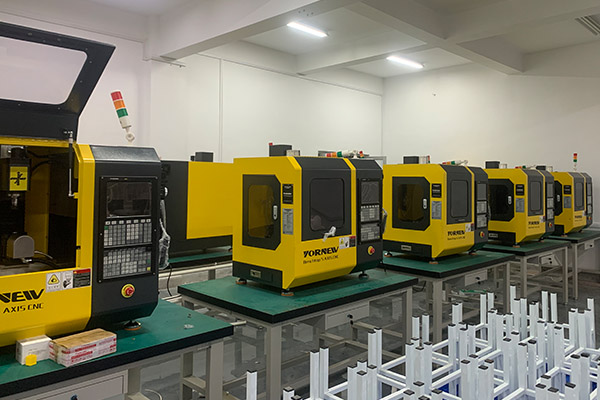

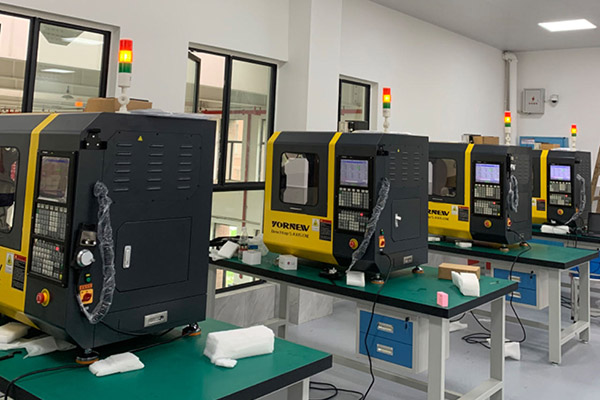

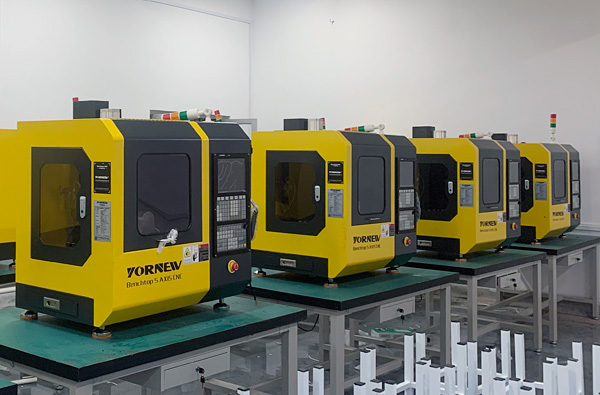

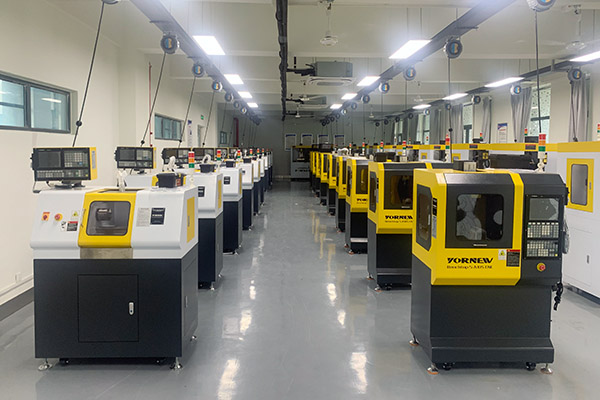

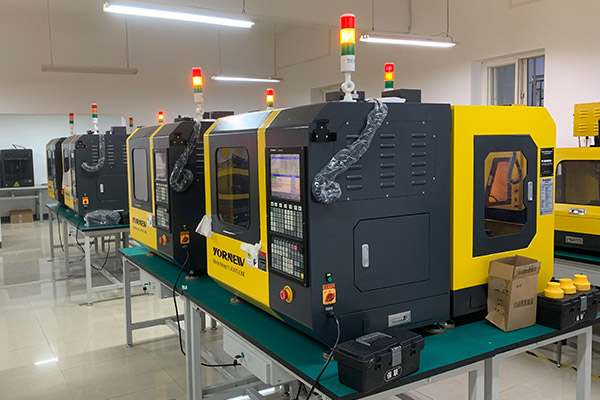

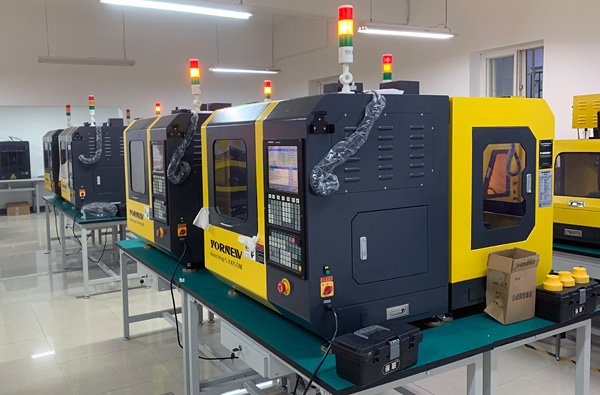

MX220桌面五軸聯動數控機床主要用于數控教學與培訓,該機床主要加工鋁合金、銅、塑料及鐵、模具鋼輕加工,主要用于職業院校、高校創客創新實驗室等,進行五軸聯動數控編程教學和實操培訓等。
產品特點
●工業級五軸聯動控制系統面板;支持RTCP刀尖跟隨功能、帶5軸三檔電子手脈;
●高精度帶預緊滾珠絲桿及螺母,具有運動靈活性、熱變形量小;
●XYZ軸采用直線導軌,BC旋轉軸采用高精度詣波減速機;
●采用鑄件床身,機床穩定性好,剛性好,精度穩定;
●使用220電壓、全封閉鈑金結構;
●展現當代先進制造業的高速高效高精尖加工的理念;
●應用于職業院校、高校創客創新實驗室等,進行五軸聯動數控編程教學和實操培訓等;
●執行國際標準G代碼和多種CAM軟件(MasterCAM、UG、Fusion360等);
●便于課程開發,滿足老師教學,強化學生技能;
●工作環境干凈整潔,無油污,異味;改善環境,低碳環保;
●價格實惠,教學成本低,解決了大型工業級多軸數控機床的價格昂貴,增加學生實踐上手的機會;

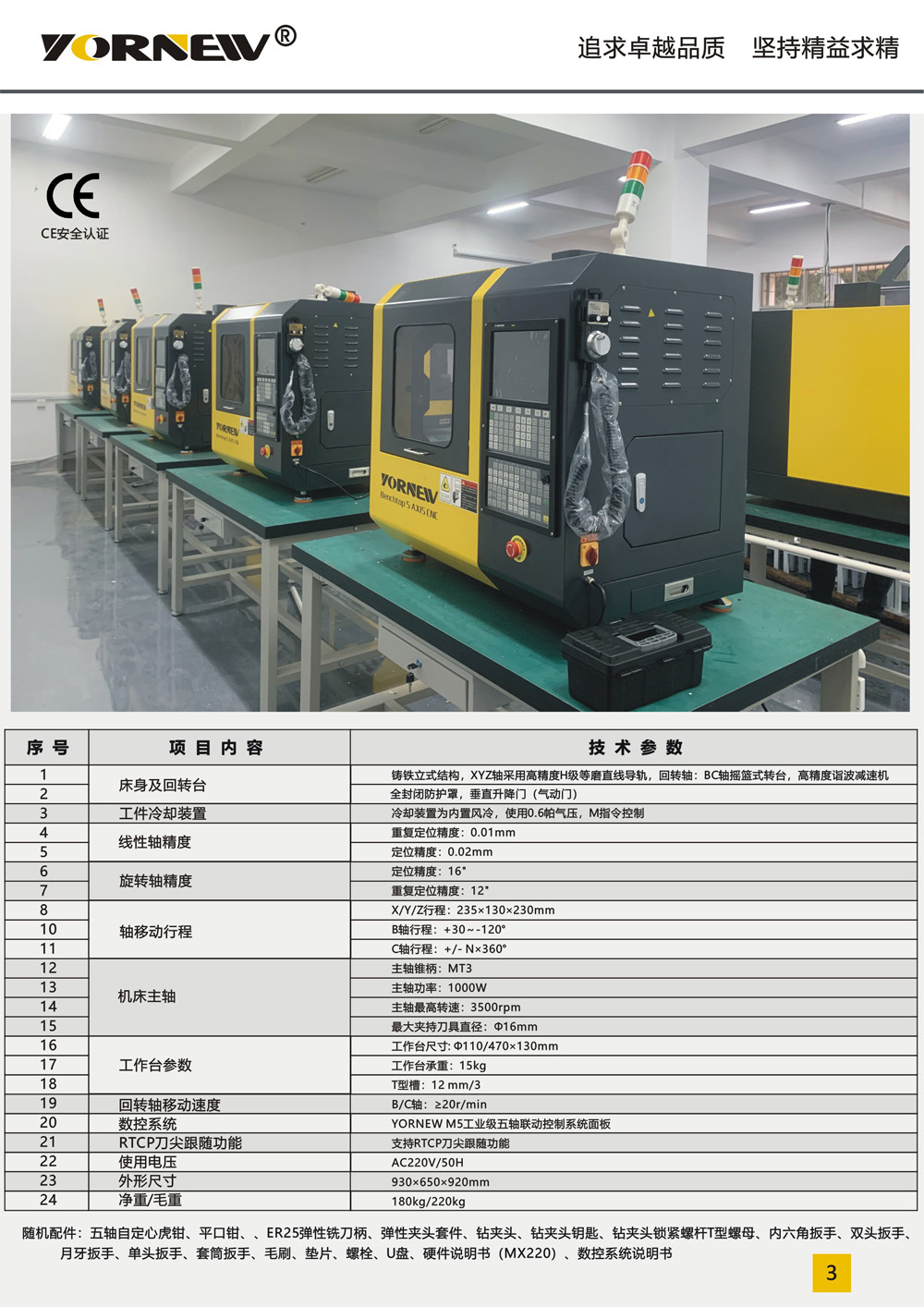

序號 |
項目內容 |
技術參數 |
1 |
床身及回轉臺 |
結構:鑄鐵立式結構,XYZ軸采用高精度H級等磨直線導軌,主軸立柱帶動刀具移動 |
2 |
全封閉防護罩,垂直升降門(氣動門) |
|
3 |
工件冷卻裝置 |
冷卻裝置為內置風冷,使用0.6帕氣壓,M指令控制 |
4 |
線性軸精度 |
重復定位精度:0.01mm |
定位精度:0.02mm |
||
5 |
旋轉軸精度 |
定位精度:16" |
重復定位精度:12" |
||
6 |
軸移動行程 |
X/Y/Z行程:235×130×230mm |
7 |
B軸行程:+30~-120° |
|
8 |
C軸行程:+/- N×360° |
|
10 |
機床主軸 |
主軸錐柄:MT3 |
11 |
主軸最大功率:1000W |
|
12 |
主軸最高轉速:3500rpm |
|
13 |
最大夾持刀具直徑:Φ16mm |
|
14 |
工作臺參數 |
工作臺尺寸: 100/470×130mm |
15 |
工作臺承重:15kg |
|
16 |
T型槽:12 mm/3 |
|
17 |
回轉軸移動速度 |
B/C軸:≥20r/min |
18 |
數控系統 |
YORNEW M5工業級五軸聯動控制系統面板 |
19 |
RTCP刀尖跟隨功能 |
支持RTCP刀尖跟隨功能 |
20 |
使用電壓 |
AC220V/50H |
21 |

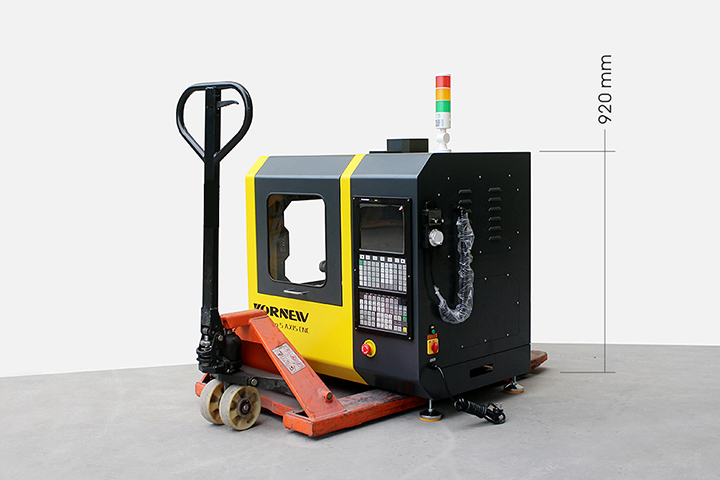

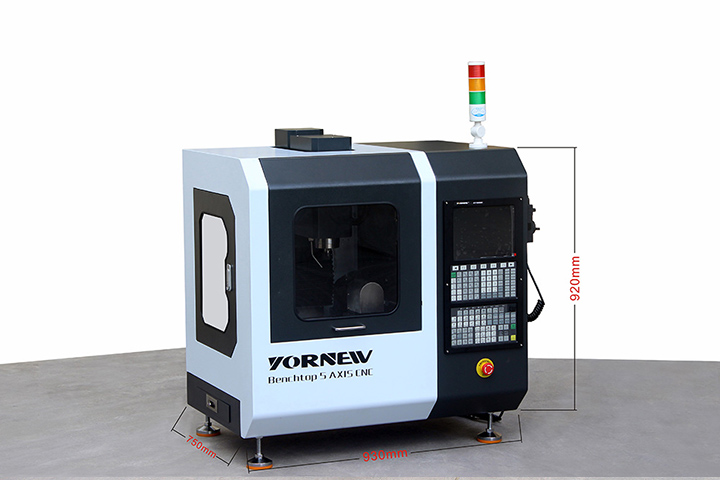

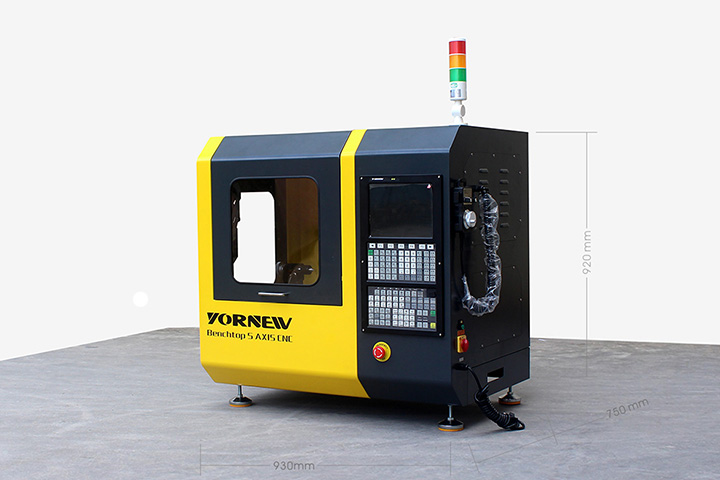

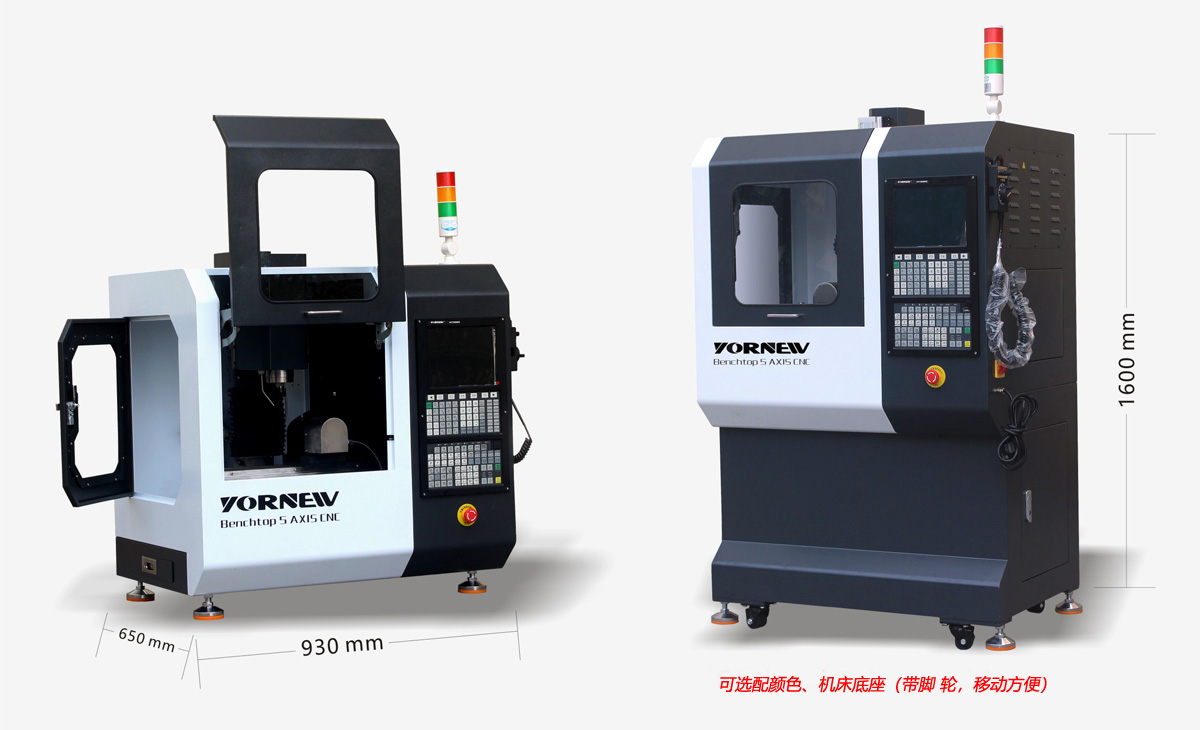

外形尺寸 |
930×750×920mm |
22 |
凈重/毛重 |
180kg/220kg |
