適合小零件加工、科研單位五軸零件加工,高校、職業五軸數控教學等。
顯著特點
1、使用220伏電壓,占地小,耗電少,通過歐盟CE安全認證、采用高精度直線導軌、優質鑄鐵材料鑄造、采用高精度研磨滾珠絲桿;搭載5軸5聯動工業級數控系統;主要加工材料:鋼、鐵、銅、鋁合金等;
2、高強度樹脂砂鑄件,功能加大,5軸聯動,配置YORNEW M5五軸聯動數控系統,支持RTCP刀尖跟隨功能、適用國際通用程序,故障自動檢測報警功能、斷電記憶功能;
3、配置精密高速主軸單100-24000rpm,變頻G指令控制主軸轉速,主軸電機功率1.5Kw;

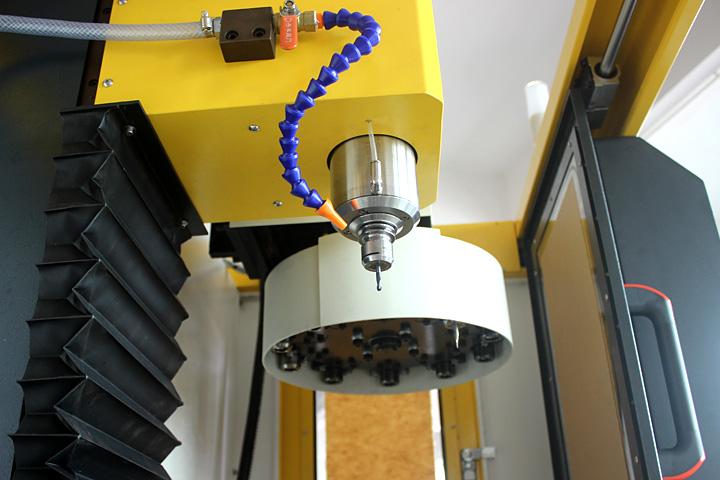

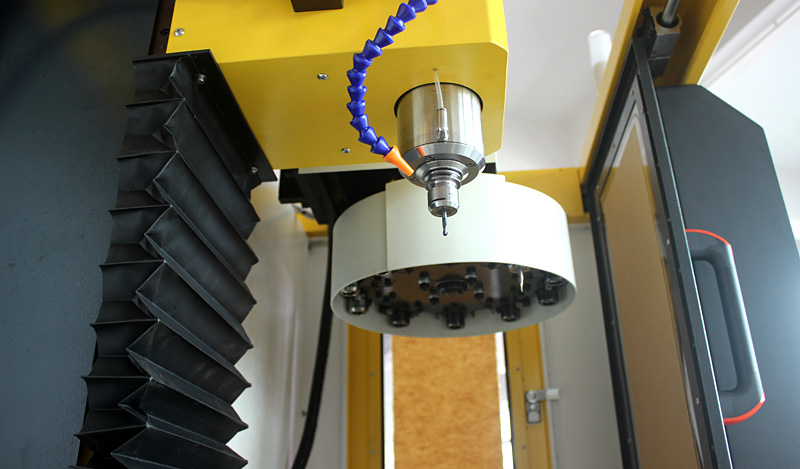

4、配置10工位快速換刀系統,最快換刀時間4S,使用氣壓0.6 Mpa,可極大提高復雜產品的加工效率及加工精度;
5、采用C3級精密雙螺母滾珠絲桿,經中周波熱處理及精密研磨,各軸施以預拉減少熱變形,定位及重覆精度高;
6、XYZAC軸采用伺服電機,最快移動速度10000mm/min;
7、機器采用雷尼紹激光干涉儀精確檢測,確保各軸精度背隙,保證定位精度;
8、帶工件冷卻系統,配有5軸電子手脈三檔可調,極大地方便操作和對刀,機器配置有自動間歇潤滑系統;
9、配有移動腳輪和水平腳墊,方便設備的移動與定位;
適合行業:
■ 高??蒲袉挝唬菏装濉悠?,小批量產品加工;
■ 創客創新實驗室:加工作種創意產品的功能部件及外殼加工、首板加工,各種模型五軸加工;

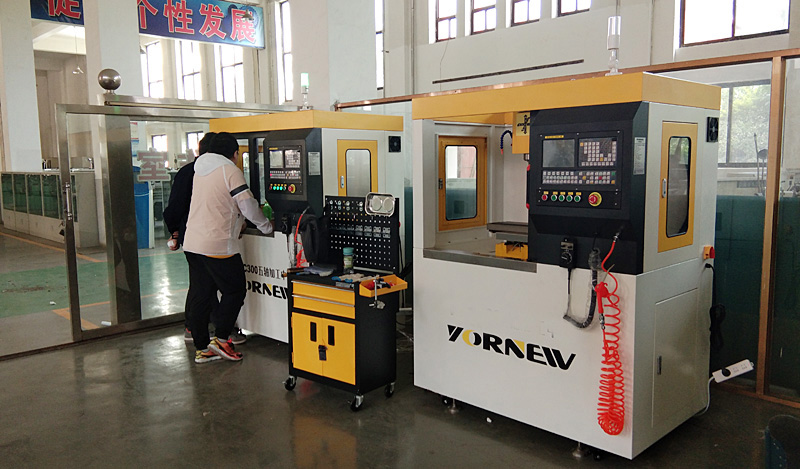

■ 職業教育行: 五軸數控機床編程加工等培訓;

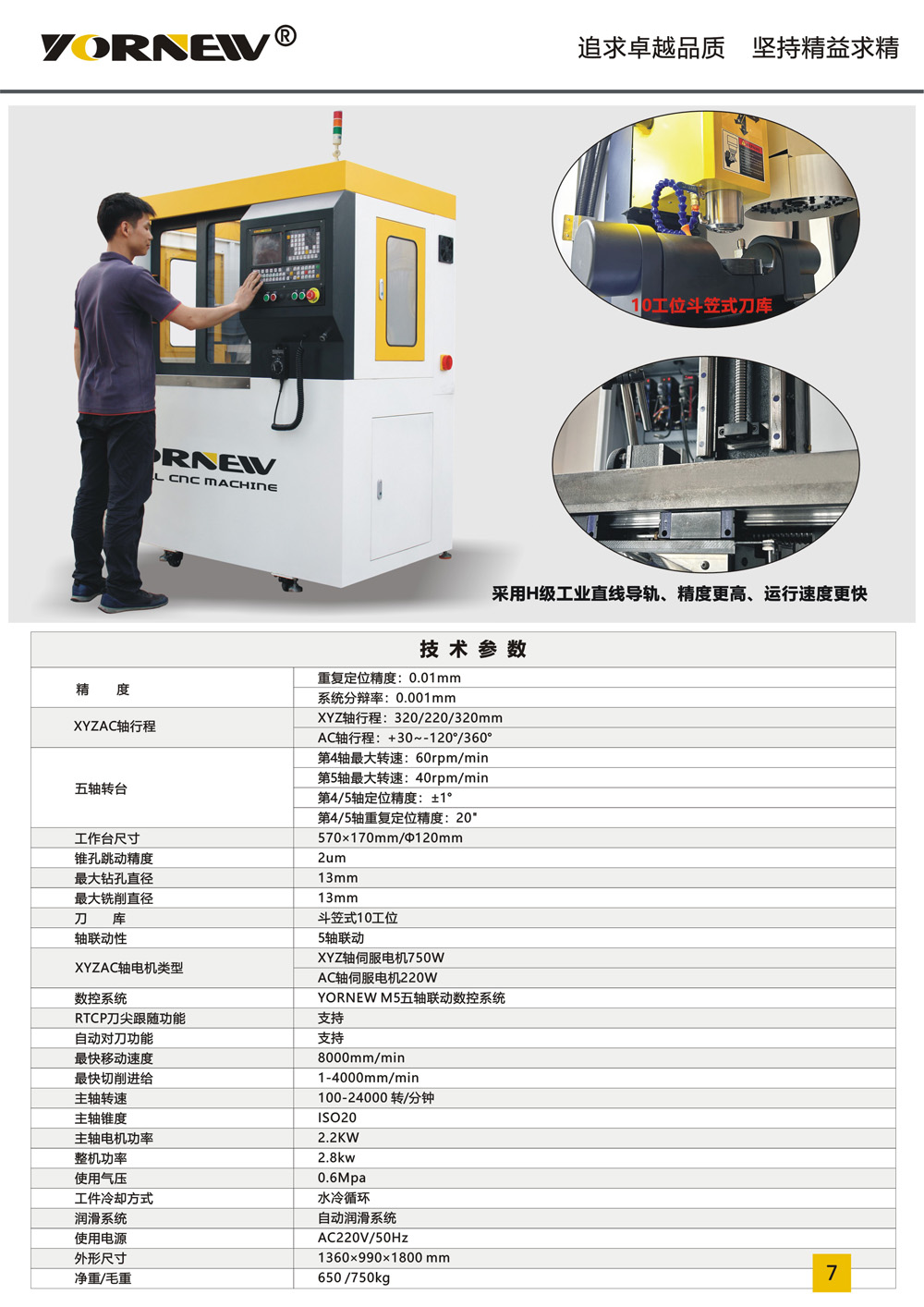

技術參數 |
|
主要性能特點 |

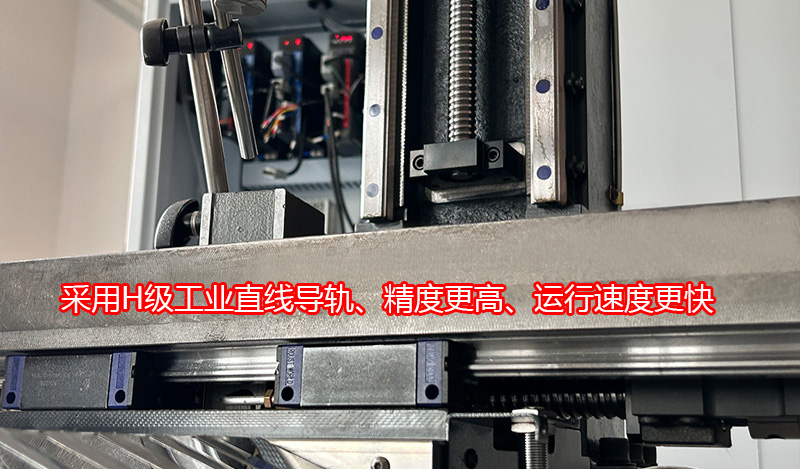

主要性能特點:通過歐盟CE安全認證、支持RTCP功能、采用高精度H級等磨直線導軌、鑄鐵床身、采用高精度研磨滾珠絲桿;搭載5軸5聯動工業級數控系統;主要加工材料:鋼、鐵、銅、鋁合金、PVC塑料、有機玻璃等;帶移動腳 輪。 |
移動軸精度 |
重復定位精度:0.01mm |
XYZAC軸行程 |
橫向(X軸行程):320mm |

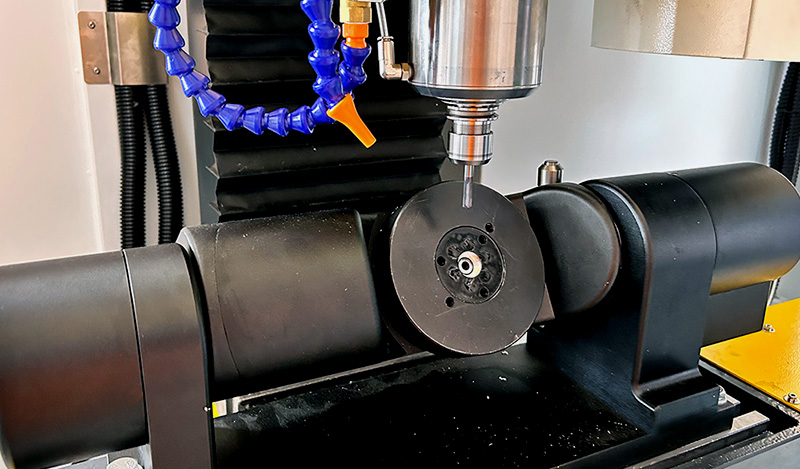

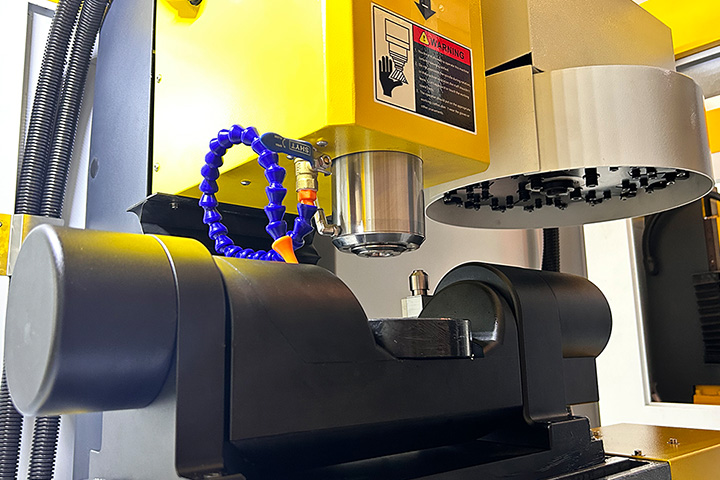

五軸轉臺 |
|
第4軸最大轉速:60rpm/min |
|
第5軸最大轉速:40rpm/min |
|
第4/5軸定位精度:±1° |
|
第4/5軸重復定位精度:20" |
|
工作臺尺寸 |
570×170mm/Φ120mm |
導軌 |
H級等磨直線導軌 |
錐孔跳動精度 |
2um |
最大鉆孔直徑 |
13mm |
最大銑削直徑 |
13mm |
刀庫 |
斗笠式10工位 |
軸聯動性 |
5軸聯動 |
XYZAC軸電機類型 |
XYZ軸伺服電機750W |
AC軸伺服電機220W |
|
數控系統 |
YORNEW M5五軸聯動數控系統 |
RTCP刀尖跟隨功能 |
支持 |
自動對刀功能 |
支持 |
最快移動速度 |
8000mm/min |
最快切削進給 |
1-4000mm/min |
主軸轉速 |
100-24000 轉/分鐘 |
主軸錐度 |
ISO20 |
主軸電機功率 |
2.2KW |
整機功率 |
2.8kw |
使用氣壓 |
0.6Mpa |
工件冷卻方式 |
水冷循環 |
潤滑系統 |
自動潤滑系統 |
使用電源 |
AC220V/50Hz |
外形尺寸 |
1360×990×1800 mm |
凈重 |
650 kg |
隨機配件 |
自動對刀儀、主軸冷卻系統、工件冷卻系統、電子手輪、刀柄、刀柄拉釘、刀柄扳手、ER鎖夾頭、麻花鉆頭1把、銑刀2把、平口鉗、五軸自定心虎鉗、雙頭扳手、外六角螺栓、墊圈、T形螺母、腳輪4個,水平腳墊4個,數控系統說明書、數控系統電氣接線說明書、硬件說明書 |
